1942年自制電池充電器

這款自制電池充電器刊載在1942年10月的《PopularMechanics》雜志中。

該項目有一個明確的戰時角度：“如果有必要存放您的汽車，這個Tungar電池充電器將保持6V蓄電池充滿電，以便您可以在室內操作您的汽車收音機。對于高效廉價的電池充電器而言，這只是眾多及時民用防御中的一種。“

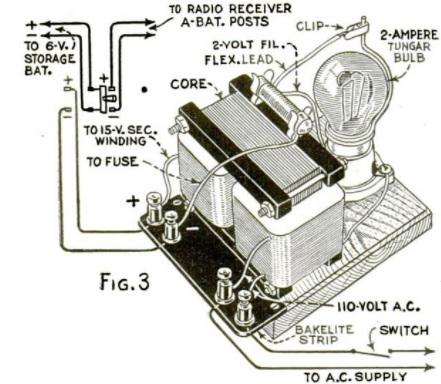

制作充電器所需的唯一電子部件是GEtungar燈泡。這種整流器的“tungar”名稱來自于它含有鎢絲并且燈泡被氬氣填充的事實。該項目規定的燈泡有一個2V的燈絲，并擰入標準的燈泡插座，單獨的引線連接到陽極。整個充電器安裝在木板上。該條規定不應封閉，以便通風。因此，110V端子暴露在外。

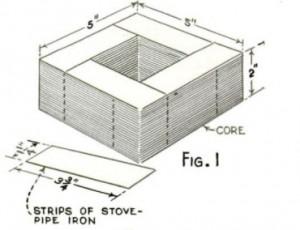

變壓器也是自制的。核心由瘦腿鐵條組成，如此處所示，仔細切割并捆綁在一起。來自雪茄盒的木材被用作構造核心的形式。繞組越過一層電氣膠帶，次級繞組還包含一層“帝國布，可從電子商店購買。”鐵層壓板用硬木或膠木夾緊在一起，用螺栓固定在一起，以防止變壓器嗡嗡作響。說明書要求將其置于“中等烤箱”中并烘烤至干燥。

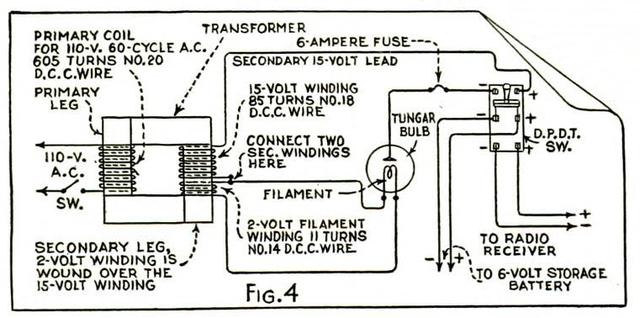

制品中的繞組是用燒壞的變壓器的電線制成的。初級由605匝組成，每層后有一層蟲膠。次級有85匝向整流器提供15V電壓，另外11匝為燈絲提供2V電壓。最后，一把刀開關連接到電池，要翻轉一種方式進行充電，另一種方式是播放收音機。
